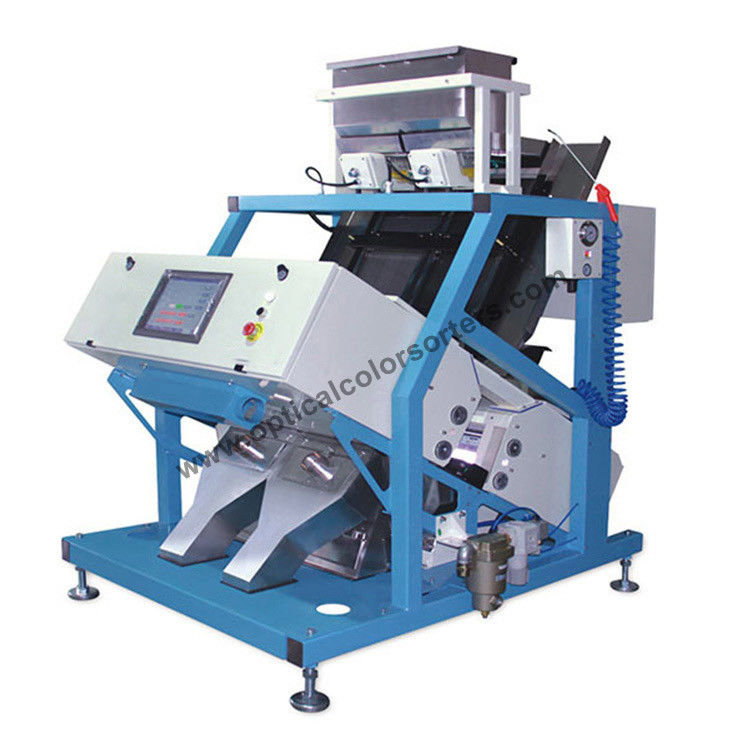

Classificador infravermelho da cor de H Serie
Descrição do produto
Os classificadores infravermelhos da cor incluem o sistema da foto do diodo emissor de luz da cor e o sistema de iluminação próximo do diodo emissor de luz da cor do sistema de iluminação do espectro infravermelho pode escolher iluminações espectrais diferentes de acordo com matérias primas diferentes, aumentar a relação do contraste de características principais, a fim assegurar a informação material obtida é mais preciso. O sistema de iluminação do diodo emissor de luz com dissipação de calor tem a vida útil longa, os consumos de baixa energia e bons desempenhos. O sistema de iluminação próximo do espectro infravermelho adotou Alemanha feita e importou a fonte luminosa. A iluminação é uniformemente brilhante e tem um consumo de baixa energia e um desempenho estável.
Características do produto
* configuração flexível & fonte luminosa variável – o classificador da cor do IR tem um sistema de iluminação do sistema de iluminação do diodo emissor de luz da cor e do espectro largo de NIR. O sistema de iluminação do diodo emissor de luz da cor pode escolher o espectro diferente do uso para que a iluminação aumente o contraste e aumente a precisão da aquisição da informação. O sistema de iluminação do diodo emissor de luz tem um sistema de refrigeração eficiente, aumentando a vida do sistema, o consumo de baixa energia e o elevado desempenho. O sistema de iluminação do espectro largo de NIR usa uma fonte luminosa importada alemão. A fonte luminosa igualmente tem a iluminação uniforme, o brilho alto, o consumo de baixa energia e a propriedade estável.
* algoritmo dedicado do processamento de imagens – o produto cru pode ser analisado com base na forma e na cor. Para materiais com cores complexas, os materiais dos tipos da máquina mais diretamente e exatamente usando o método de classificação HSV-mudado do espaço de cor.
* configuração original da calha – a tecnologia de anodização especial cumpre com os standard internacionais. O sistema pode ser equipado com a placa da cascata e o canal estreito da rampa para encontrar a cor que classifica para vários materiais.
* válvula de solenoide de alta qualidade – o ejetor de alta frequência tem uma vida útil longa e tem o consumo muito baixo do ar, fornecendo a saída da rejeção da capacidade a mais alta. O sistema está disponível com tamanhos diferentes de válvulas de solenoide de acordo com o produto cru que está sendo classificado.
* taxa excelente da rejeção – os algoritmos de processamento inteligentes avançados das características de sistema da aquisição de imagem, um sistema de alta qualidade do bocal e a eliminação excelente avaliam.
* relação fácil de usar simples do écran sensível – a relação gráfica é fácil de usar e aprende para técnicos e linha operadores.
Especificações técnicas
| Modelo |
6SXZ-63H |
6SXZ-126H |
6SXZ-189H |
6SXZ-315H |
| Produto Output) (t/h) |
0.5~1.5 |
1~3 |
1.5~4.5 |
2.5~7.5 |
| Classificando a precisão (%) |
≥99 |
≥99 |
≥99 |
≥99 |
| Taxa) do transporte (mau: Bom) |
≥6:1 |
≥6:1 |
≥6:1 |
≥6:1 |
| Peso (quilogramas) |
515 |
687 |
737 |
1015 |
| Poder (quilowatt) |
1,0 |
1,4 |
1,8 |
2,6 |
| Dimensão L×W×H (mm×mm×mm) |
1063×1630×2171 |
1286×1630×2171 |
1563×1630×2171 |
2228×1630×2171 |
| (Fonte de alimentação) (V/Hz) |
220/50 (110/60) |
220/50 (110/60) |
220/50 (110/60) |
220/50 (110/60) |
Nota: 1. A saída real depende do material e da sua contaminação.
- Se atualização dos produtos, nenhuma observação mais adicional. Refira por favor a máquina real.

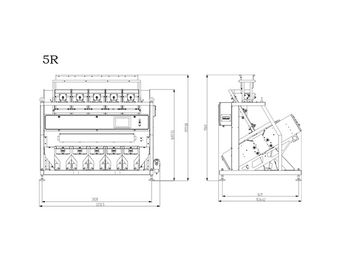

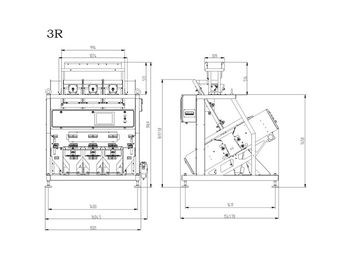

Estruture o diagrama esquemático
Vantagem com o classificador ótico infravermelho próximo
Vasta gama do A. de aplicação: Além do que realize a cor que classifica pelo sistema visível do espectro de cor, igualmente pode realizar a classificação do material sensível infravermelho usando perto do sistema ótico infravermelho.
B: combine a forma que classifica a função: De acordo com a característica do material, usando o algoritmo especial do processamento de imagens com forma e cor, para realizar a forma que classifica com sucesso detectando a taxa da forma circular do material, taxa linear, perímetro e área, etc.
C: transmissão-tipo lâmpada ajustável do fundo da cor: Use o transmissão-tipo placa do fundo em vez do reflexão-tipo tradicional placa do fundo, simplificada o sistema, melhorado a estabilidade. Use a lâmpada ajustável do fundo da cor do RGB em vez da placa da reflexão do RGB, além do que obtêm cor vermelha, verde, azul, igualmente pode obter multi cores pela mistura de RGB lights.widely expandiu as cores do fundo.
Analisando a capacidade do classificador infravermelho da cor da série de H
Classificação da forma
Exemplo da classificação
